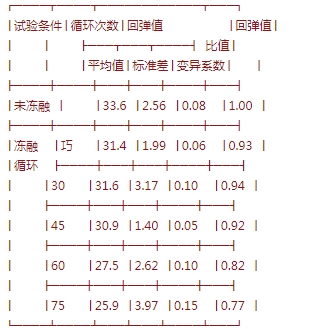

耐酸砖不同冻融循环次数的回弹强度之间的关系列于表1，回弹平均值和循环次数的关系如图1所示。根据表1和图1可知，随冻融循环次数的增加大体呈下降的趋势，45个循环之前回弹值下降幅度小，45个循环之后回弹下降幅度较大，第75循环的回弹平均值和未冻融回弹平均值相比，下降约23.0%表1耐酸砖不同冻融循环次数的回弹值之间关系。

    根据表1还可知，回弹值变异系数大值为0.15,小于0.21的限值，对表1中回弹平均值和循环次数的数据进行线性回归，得回归方程为:产一O.Olx+33.8(1)

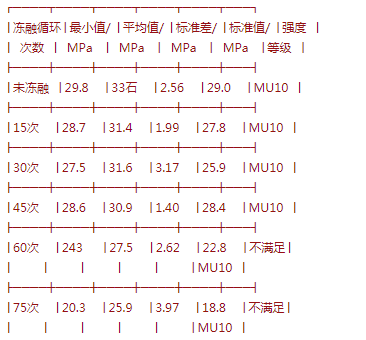

    相关系数Rz为0.90，相关性较好。式中的33.8和初始值33.6相当，故耐酸砖回弹值与循环次数的关系式可表达为:RR二一O.Oln因此，可认为耐酸砖回弹值随循环次数增加按1%递减。式中R一一一R一一一经过x次循环后耐酸砖回弹值(MPa);耐酸砖初始回弹值(MPa);一循环次数。耐酸砖回弹评定强度等级耐酸砖强度等级按文献进行评定，结果如表2所示。在45个循环之前，耐酸砖的抗压强度下降不明显，强度等级维持在MUlOo45个循环之后，强度开始下降，60个和75个循环耐酸砖的评定强度等级都不满足MU10要求。表2耐酸砖的回弹强度值和强度等级。
